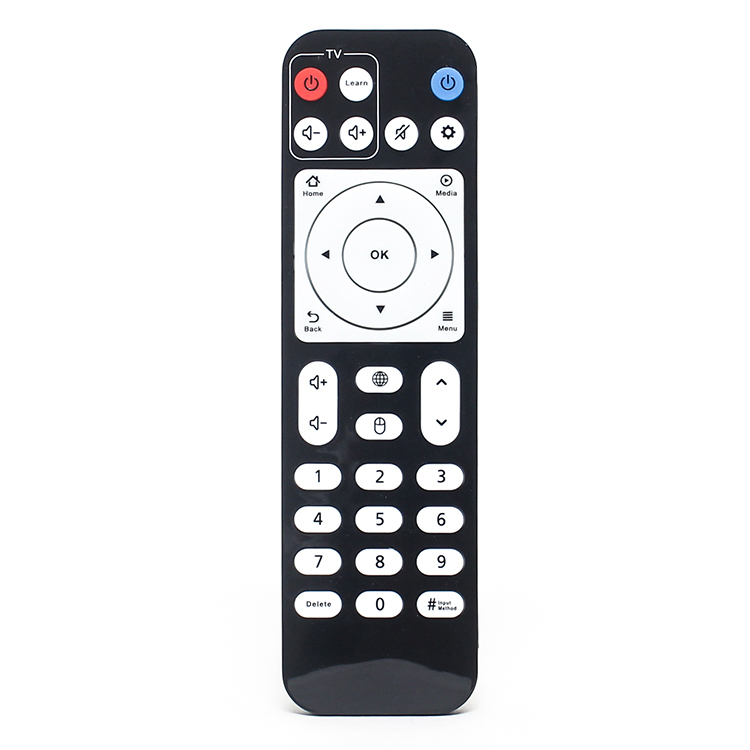

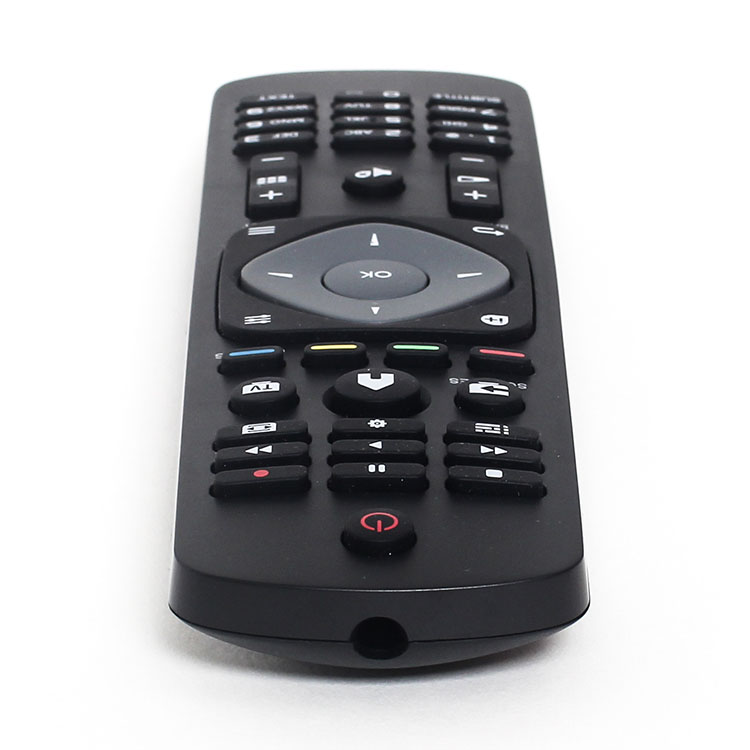

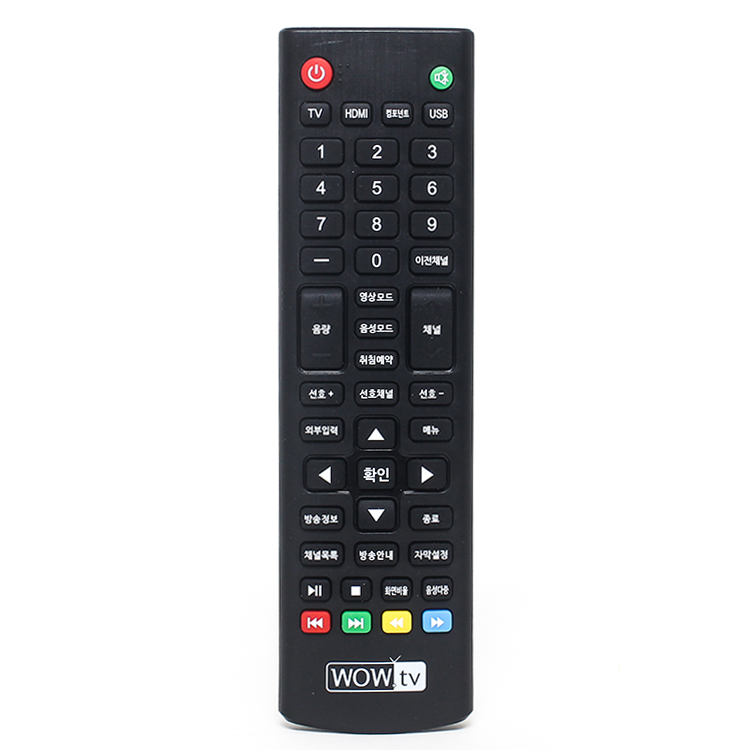

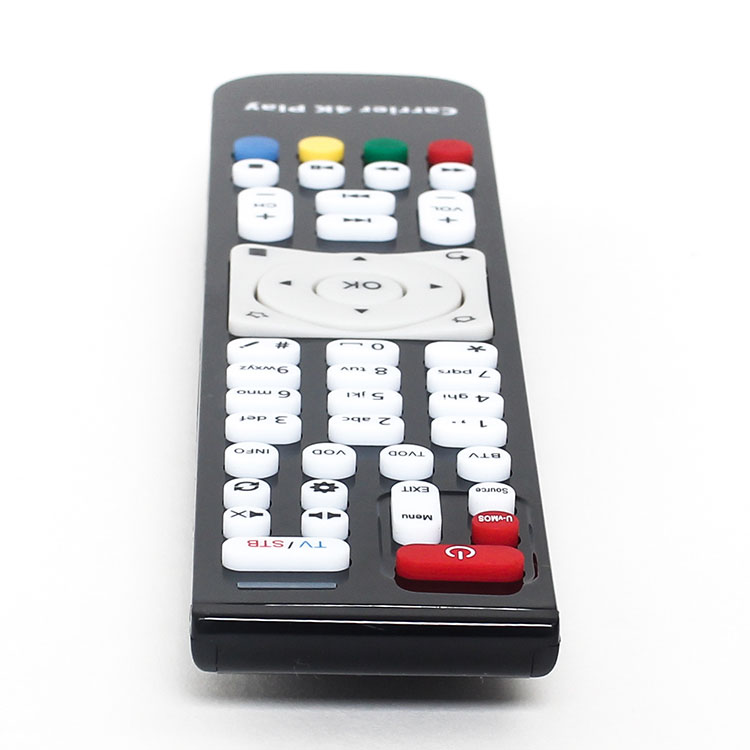

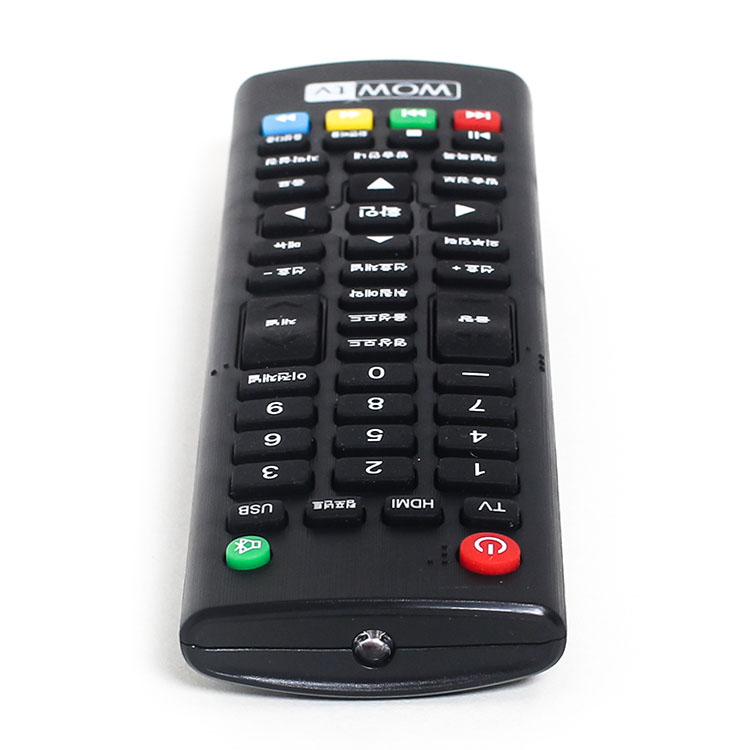

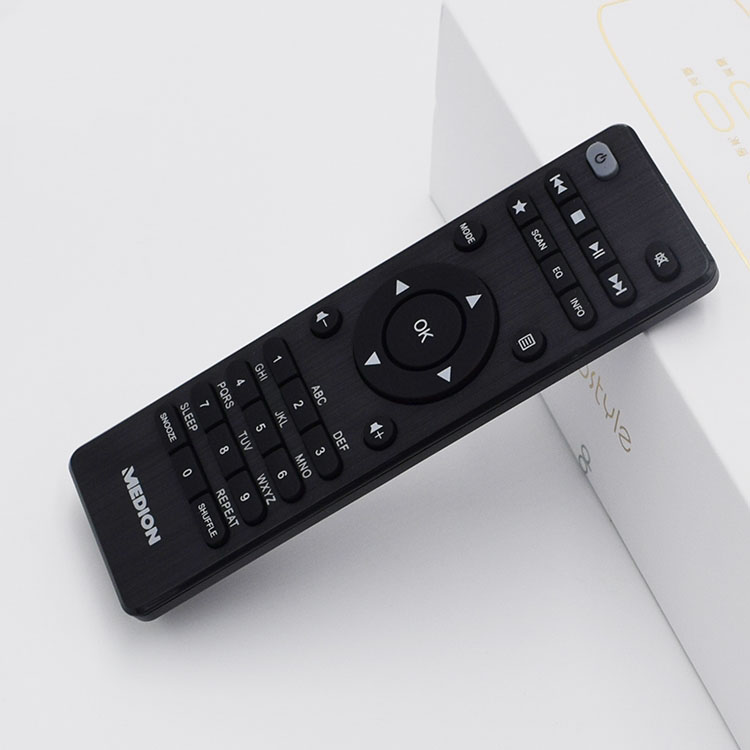

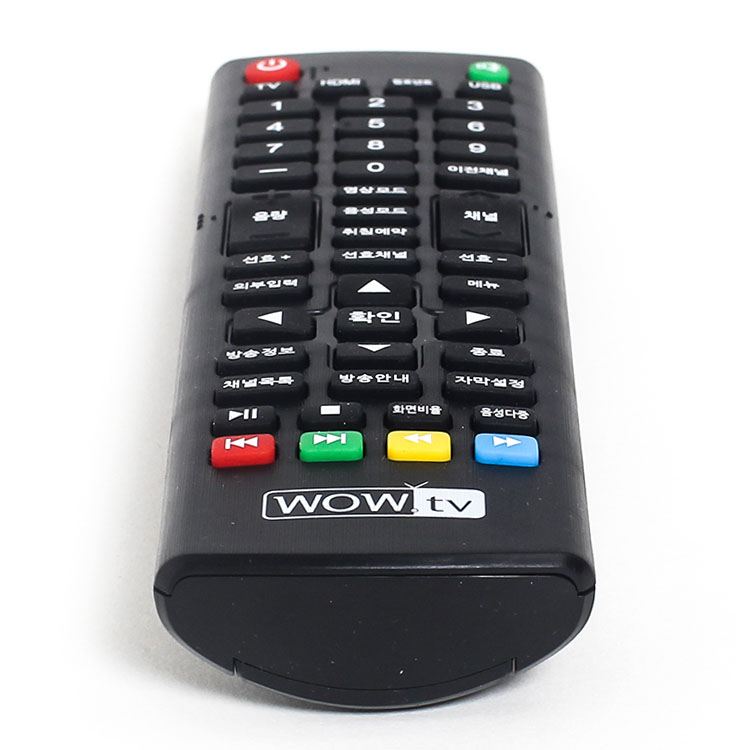

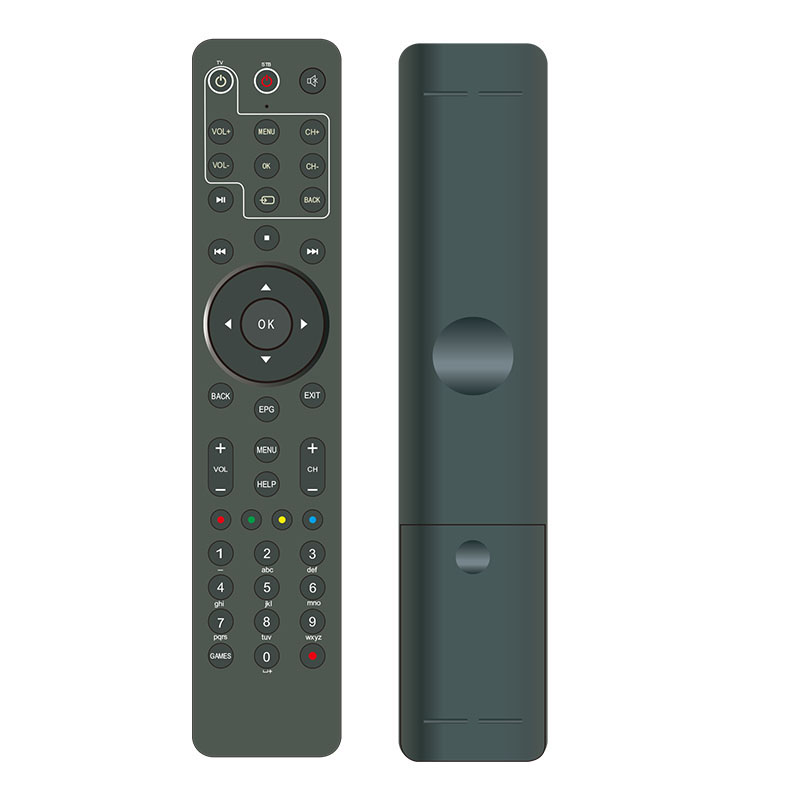

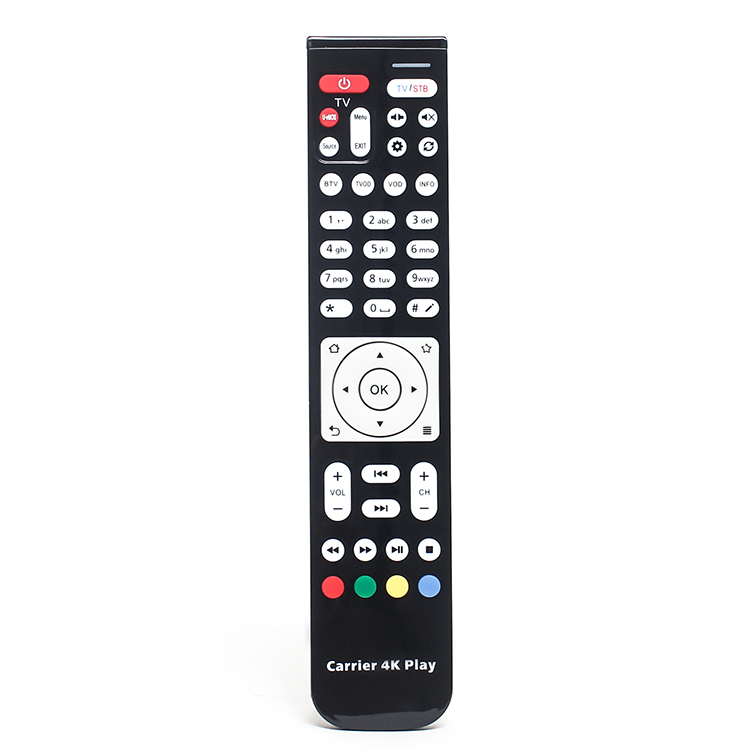

IR fjernkontroll

1. Egnet for kodet infrarød fjernkontroll husholdningsapparater;

2. Kan fjernstyre flere husholdningsapparater;

3. Den har en lærings-/kontrollmultipleksingstast, 5~10 enhetsvalgtaster og 10~20 funksjonskontrolltaster.En enhetsvalgtast og hver funksjonskontrolltast realiserer sammen kontrollen av en enhet;

4. En enhetsvalgtast og forskjellige funksjonskontrolltaster kan brukes til å lære og kontrollere de vanlige funksjonene til flere enheter;

5. Lave kostnader og sterk anti-interferens evne.

Send e-post til oss

Produkt detalj

Produktetiketter

Funksjon

1. Egnet for kodet infrarød fjernkontroll husholdningsapparater;

2. Kan fjernstyre flere husholdningsapparater;

3. Den har en lærings-/kontrollmultipleksingstast, 5~10 enhetsvalgtaster og 10~20 funksjonskontrolltaster.En enhetsvalgtast og hver funksjonskontrolltast realiserer sammen kontrollen av en enhet;

4. En enhetsvalgtast og forskjellige funksjonskontrolltaster kan brukes til å lære og kontrollere de vanlige funksjonene til flere enheter;

5. Lave kostnader og sterk anti-interferens evne.

Prinsipp

Fjernkontrollen består av infrarød mottaks- og sendekrets, signalbehandlingskrets, sentralkontroller 8031, program- og dataminne, tastatur og statusindikasjonskrets.

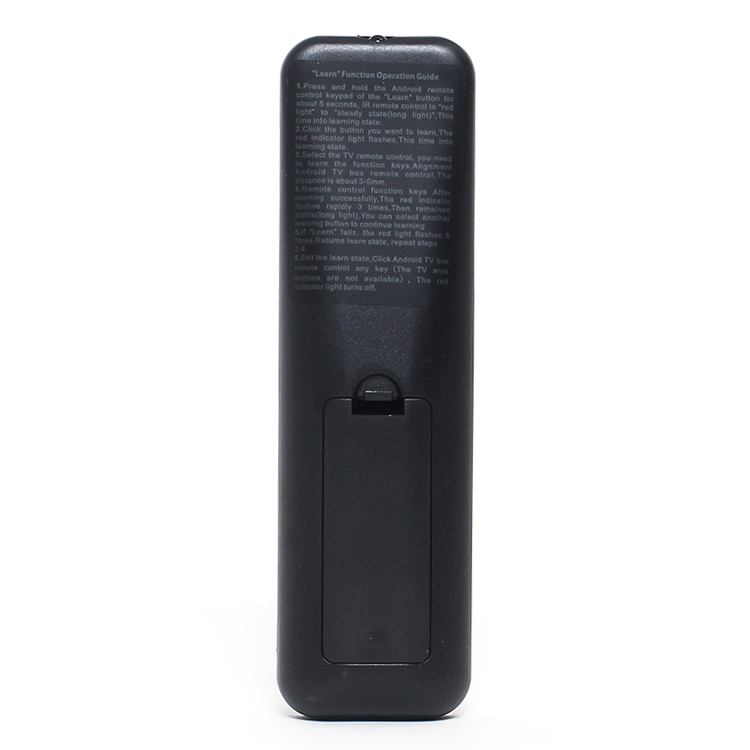

Fjernkontrollen har to tilstander: læretilstand og kontrolltilstand.Når fjernkontrollen er i læringstilstand, hver gang brukeren trykker på en kontrolltast, begynner den infrarøde mottakerkretsen å motta det eksterne infrarøde signalet, og konverterer det samtidig til et elektrisk signal, og gjennomgår deretter deteksjon, forming, forsterkning, og deretter sampler CPU regelmessig den.De binære dataene til hvert samplingspunkt lagres i en utpekt lagringsenhet med 8 bits som en enhet for senere kontroll av enheten.Når fjernkontrollen er i kontrolltilstanden, hver gang brukeren trykker på en kontrolltast, leser CPU en serie binære data fra den utpekte lagringsenheten, og sender ut seriell (tidsintervallet mellom biter og biter er lik tidsintervallet under sampling ) Til signalholdekretsen utfører modulasjonskretsen samtidig signalmodulasjon.Etter at modulasjonssignalet er forsterket, sendes det ut av den infrarøde emitterende dioden, for å realisere kontrollen av enhetsfunksjonen som tilsvarer nøkkelen.
